简介:

ACS8000系列控制器是面向对房间或场所有特殊出入管理和控制需求（如按权限出入、授权出入、权限关联、定时出入；对内部人员、人数、位置进行查询；对出入行为记录；异常情况报警；报表统计分析等）的单位而量身定制，精心设计的专业门禁及通道管理系统。该系列控制器也可以对公共通道、停车场、电梯、储物柜等进行针对性控制，同时具有考勤、消费、巡更、会议签到等一卡通的相关功能。

应用领域：

政府部门  企事业单位  金融证券  公检法  部队  广电、传媒  国地税  学校、医院  电信

适用场景：

重要办公场所  银行金库  机房  实验室  武器弹药库  监狱  公共服务大厅  货物仓库  手术室、药房

优势特点:

  • 1) 专业智能ACS系统网络版，跨互联网部署和管理使用，大容量、广覆盖。
  • 2) 内置32位CPU模块，高速、智能ARM平台，脱机联机均可工作。
  • 3) 模块化设计，支持热拔插，支持堆叠。1U高度设计。
  • 4) 支持内置网络交换机模块，5+1个RJ45，10/100Base-T接口。
  • 5) 具有门禁、考勤、巡更、定额就餐、会议签到、通道控制、电梯控制、停车场控制等多项功能模块。
  • 6) 支持IC、ID卡、指纹，集成指纹设备管理功能。
  • 7) 功能强大，灵活：具有在线、常开、常闭、门作开关模式；密码、刷卡、指纹、刷卡+密码、卡号+密码、超级密码、胁迫密码、首卡、多卡、互锁、反潜回、内外校验、人员定位、人数查询、远程开门、自定义时段、时段链接、电子地图、照片身份信息显示、分区管理、电子地图等多项功能。
  • 8) 报警联动：支持消防报警联动、报警联动输出。具有强行闯入、胁迫、非法卡报警等功能。
  • 9) 统计分析：各功能模块均包含有多项丰富实用的统计报表，方便统计分析。
  • 10) 维护方便：有操作日志文件，数据导出、数据库压缩备份等功能。
  • 11) 界面友好：操作简洁、直观，支持中文简体、中文繁体和英文显示。
  • 12) 稳定可靠：具有过压、过流、过载保护，防止错接、反接，抗干扰能力强。
  • 13) 节能设计：安装简单，简化布线施工、节约人力及材料投入。



分类 功能 说明 备注
门禁管理模块
基本功能 海量权限卡 每台控制器可注册2万张卡，支持IC卡、ID卡、磁条卡。 　
海量脱机记录 可以脱机存储10万条打卡记录，每条记录信息中包含卡号、时间、地点、是否通过等完整信息。如果启用了按钮信息记录和报警记录功能，也算记录信息，如果不启用，则只记录刷卡信息。 如果存储满后，会以堆栈的方式，挤掉最旧的信息，保存最新的信息。
灵活的权限管理 可设置哪些人能过哪些门，可按门或按人来排列查看，可清晰地看到某个门哪些人能过，或某个人可以通过哪些门，也可按时段设置。 可打印或者导出到Excel文件中。
时段管理 255个时段，可设置某人对某个门在某个时段的进出门权限。 可按星期或日期设置时段，每天可设置三个时段。
时段链接 如果对门禁的时间段设置要求超过3个，可以使用时段链接来扩展到更多。 如：周末时段不与其它时间一样。如设置时段2 （周一到周五 8：30-17：30） 时段3（周六 8：30 -12：00），将时段2设置为链接时段3即可。
脱机运行 上传设置后，控制器会存储所有权限和记录，即使软件和电脑关闭，系统依然可以正常脱机正常运行，停电信息不丢失。 　
实时监控 可实时监控所有门的刷卡进出情况；可以一目了然看到门的开关状态（需安装门磁）；可直观显示卡的合法性。 实时记录：合法卡绿色，非法卡橙色，报警记录红色。
照片显示 可实时显示预存的刷卡人照片。 需预存照片，JPG格式。
身份显示 可显示刷卡人身份证和手机号等相关信息 需预存信息。
权限增量上传 如果只是新增或修改少量权限，无需将所有权限重新上传，只需上传修改的部分即可。 数据全传会耗时较多，网络拥挤时还有可能失败。
紧急关闭 紧急情况时按下紧急开关，则该控制器所辖的所有门都闭合，按按钮、刷卡都无法开门。拔起紧急开关，系统恢复正常运作。 该功能无需软件设置，只需将紧急开关接在控制器特定接线点上。用于“关门抓贼”等场合。拔起紧急开关，系统恢复正常运作。
界面锁定 操作员临时离开工作岗位，可以进行界面锁定，软件在后台继续运行和监控，其他人无法操作软件。 操作员回来后输入密码可重新回到软件操作界面，可防止未经允许使用系统。
自动登录 进入系统无需进行登录操作。方便操作员快速进入软件操作，增加便捷性。 适合对于软件操作安全性要求不高的场合。
常开常闭 可将某些门设置为一直是打开或关闭状态，通过管理软件设置即可。 某些特定时候，如：需关门抓贼等也可设置为常闭。
高级功能 远程开门 管理员可以在软件界面上点击“远程开门”按钮远程直接打开任意一个门。 远程开门也可以通过设置形成记录。
人员定位 可以查询某个人在哪里，他在那里逗留了多长时间。 用于一些大的单位，不允许开手机或者手机联系不上的情况。可以知道他在哪个楼的哪个房间。
门内人员查询 可查询某个门内或某个区域内人数，并显示人员清单。 如：用于矿井或监狱，则可以快速知道哪个矿井或监区有多少人。
电子地图 可以将门的图标放在相应的地图的某个位置，实时监控时显示更加直观和人性化。 地区为JPG格式的图片。
刷卡+密码 如果启用该功能，则刷卡后再输入密码，都正确后才开门。可以一卡一密码，即每个人都拥有自己的密码。同一个门也可以设置某些人要求卡＋密码，某些人只需刷卡。 该功能可以防止卡被人拣到开门或者用其它人的卡来开门等情况。需使用带密码键盘的读卡器，密码为1－6位数字。
卡号+密码 如果启用该功能，则无需带卡，只需输入 *卡号*密码#，就可以开门。 　
超级密码 每个门最多可以设置4个超级密码，只要输入任意一个都可以开门。 系统只记录该事件,无法区分人。通行密码为1－6位数字。
多门互锁 互锁功能主要适用于多个门的场所，如需一个门没有关闭前，其它门不允许开的情况。 双门控制器可以实现双门互锁，四门控制器可以实现双门、三门、四门互锁。
多卡开门 适用于多人同时在场，依次刷卡才能开门的情况。可将系统设置为进门多卡，出门单卡；也可设置为进门多卡，出门也多卡；可设置多少人中来多少人门就开；也可以多群组多卡开门,最多8个群组；还可以设置独立组多卡开门，某个组的人来齐了就开门；特权组开门，对于别人要求多卡才开门，对于特权组的人来一个就可以开门。 该功能一般用于银行金库 古董收集场所、博物馆、监狱等有重要物品或重要人员的场所。
首卡开门 几个人拥有首卡开门权限,只有拥有首卡开门权限的人刷卡后,别人才能够刷卡进入，或者将门保持打开,到晚上门按时关闭。 适合至少需要有一个负责人在场的场所。
门作开关 刷卡后进入常开状态，再次刷卡进入常闭状态。 适合教室，实验室、培训室等场所。管理员或老师上课前开门，下课后锁门。
内外校验 外部刷卡后，内部同意后刷USB台式读卡器门才打开。 又叫“里外校验”、“3+1银行模式”等。适合分部人员来总部办事时的门禁管制。
定时任务 根据预设的时间段，自动启用常开常闭或在线功能。每个控制器最多可以设置64个定时任务，可以脱机运行。 适合对外办公场所，如政务中心大厅、大使馆等。可设置上班时间开门，外来人员可自由出入；下班后关门，本单位人员刷卡才可进出；深夜门保持关闭，本单位内部员工也不可进出。
记录按钮事件 该功能可以对开门按钮事件进行记录。 不能记录是谁按按钮，但可知道按钮何时被人按过。
反潜回 又称防尾随功，刷卡记录必须一进一出严格对应。刷卡进必需刷卡出，否则下次不能刷卡进。刷卡出必需刷卡再进，否则出门刷卡时不能出。可防止尾随别人进出。 适用于部队、国防科研等机构，也可用于展会等，要求从指定门进出。
报警功能 消防报警联动 有消防信号的时候，报警板所接的控制器所辖的门全部自动打开，便于人员逃生。可启动存储消防报警记录。 本功能需接消防报警联动扩展板配合。
报警联动输出 即将开门信号输出给其它设备，以控制如灯光、摄像等。联动继电器的动作时间可以设置0-6000秒。 本功能需接消防报警联动扩展板配合。
非法闯入报警 又称强行开门报警。即没有通过合法方式（刷卡 按钮 等）强行开门。管理软件监控界面会用红色提示该报警信息的时间和位置，并可驱动报警设备。 该功能需要加装门磁，如需驱动报警设备则需要加装消防报警联动扩展板配合。
开门超时报警 门被长时间开着报警，时间可自定义。管理软件监控界面会用红色提示该报警信息的时间和位置，并可驱动报警设备。 该功能需要加装门磁，如需驱动报警设备则需要加装消防报警联动扩展板配合。
胁迫报警 当工作人员被人胁迫要求打开门的时候，工作人员可以在密码键盘上输入胁迫密码，门可被打开。而控制中心的管理软件监控界面上已经显示出该地点有被胁迫开门的报警信息，并可驱动报警设备。 适合储蓄所大厅，银行金库监狱等场所。如需驱动报警设备则需要加装消防报警联动扩展板配合。
非法卡报警 又称无效卡报警。即用未授权的卡刷卡，管理软件监控界面会用红色提示该报警信息的时间和位置，并可驱动报警设备。 如需驱动报警设备则需要加装消防报警联动扩展板配合。
指纹管理模块
指纹设备 设备管理 搜索、添加、修改、删除、检测指纹设备。 与门禁设备同一管理软件，无需第三方软件。
指纹设置 登记、删除、上传指纹。
考勤管理模块
正班考勤 弹性时间设置 可以设置一定时间内不算迟到，增加管理的人性化。 如果要求准时可以设置为0，即不允许迟到。
节假日设置 可以设置法定或者自定节假日，支持补班。 可灵活适应我国的节假日制度，而不会开成考勤漏洞。
旷工设置 可设置迟到或早退一定时间算旷工。 　
指定考点 可以只指定任意部分设备点做考勤用。 　
打卡次数 可根据需要设置每天打卡2次或者4次。 　
周末考勤 可以对周末的上班情况进行考勤设置。 可周六周日休息、周六或周日休息、周六半天班等。
请假设置 可以设置事假、病假、出差、年休假等请假情况。 可以输入请假单，灵活增加和自定义假期名称。
手工签到 如果因合理的原因未打卡或迟打卡，管理人员可预以手工签到。 可在有临时工作时也能正常考勤。
考勤报表 可以查找、列表查询、自定义查询和生成报表，可打印或者输出到EXCEL文件。可按部门、班组、人员、性质查询和生成统计报表。 也可以只查询考勤异常情况，例如只查询迟到的考勤详细情况等。
汇总报表 自定义时段考勤汇总报表，可处理离职人员的考勤，可以统计迟到时长、次数；早退时长、次量；加班时长；旷工时长、未刷卡次数、签到次数、出差天数、事假天数、病假天数等。可以列表查询和打印，可以选择横向或纵向打印；或者输出到EXCEL文件。 　
自定义报表格式 可以选择要打印的项目宽度、次序，并能保存格式以后调用。 　
考勤人员设置 可以设置部分人员不参加考勤，报表中可以屏蔽这些人的考勤记录。 某些特殊职位，如领导或者需要经常外出的岗位。
倒班考勤 批量排班 排班周期可以自定，定好后系统会根据排班规律自动排班满指定时间范围。可以分部门、班组和个人进行排班，可以手动临时修改某个人某天的班次。 除正常班外还可以设置99个班次。
跨天班次 跨天上下班，时间可设置跨过0:00点。 　
打卡次数 每个班次可以分别设置打卡次数为2、4、6、8，可以定义是否为加班。 　
加班考勤 定时加班 定时加班模式中：下班后正常打卡，规定的加班时间到时，正常来打卡加班即可。 软件会智能计算他的加班时间。
顺延加班 顺延加班是指员工下班后要加班无需打卡才算加班，只需加班后走时刷卡即可，软件会自动计算他的加班时间。 例：17:30下班，如果设置下班后30分钟开始算加班，则18:00后属加班，即17:30－18:00为自由打卡下班时间，加班时间从17：30起算，精确到半小时，不足半小时按半小时算。
　在线巡更模块
设置 弹性时间设置 可设置迟到或早到一定时间内算正常巡检，超时算漏检。 　
人员设置 可指定部分人员具备巡检功能。 　
巡检点设置 可指定部分设备点兼具巡检功能。 　
线路 线路规划 可添加、修改、删除巡检线路。通过指定巡检点的巡检顺序来规划巡检线路，可指定往返，也可单程。 可把线路打印或输出到Excel文件。
任务 任务定义 设置巡检员巡检时间和线路。可自动安排、修改、删除或清空巡检任务。 可把任务打印或输出到Excel文件。
报表 详细报表 可以看到所有巡检任务的巡检情况，是否迟到、早到、漏检。 可查询、查找、打印或输出到Excel文件。
时段报表 月或者某段时间的巡检统计报表。 便于月总结和临时抽查总结巡检工作情况。
　定额就餐模块
设置 就餐点 可设置任意设备为就餐计费或计次的点。 　
就餐规则 设定按餐次收费还是按刷卡次数收费，以及设定刷卡时间间隔。 也可一餐刷多次卡也只收费一次。
就餐时段 可以设置就餐时间段和每个餐次的收费标准，可按部门定价。支持、早餐、中餐、晚餐、夜宵四个餐次。 收费标准可精确到分。
报表 按详细报表 可以统计出每个人每个餐次的次数，总次数，总金额。支持按时间、部门、人员查询。 查询结果可以导出到Excel文件。
部门小计 显示就餐时间、餐次、就餐窗口等信息。支持按时间、部门、人员查询，查询结果可以导出到Excel文件。 　
餐点小计报表 可以显示每个就餐点的就餐次数和总额。 便于管理人员评估和调度。适于窗口承包。
自定义报表格式 就餐详细报表、小计报表，都可以自定义打印格式。 需要哪些项目，排列、列宽等，并可保存格式以后调用。
　会议签到模块
设置 会议设置 添加、修改、删除或查找会议。 可打印或输出到Excel文件。
会议计划 可以设置会议的名称、地点、开始时间、签到起始和截止时间、会议内容，并生成会议通知书。 　
人员分类 可设定参会人员，身份可设为代表、列席、邀请、旁听、工作人员及其它人员等。 　
统计报表 统计报表 可统计应到、实到、请假、缺席、迟到等情况。 可以打印或者输出到Excel文件中去。
实时显示 可以实时显示、应到、实到、请假、缺席和与会率，也可以投影到大屏上，并可以生成相应的统计报表。 可以打印或者输出到Excel文件中去。
系统功能
系统管理 组织机构管理 可按用户的部门设置情况建立多级部门机构并设置辖属关系。添加、修改、移动和删除部门。 也可导出到Excel文件。
人员管理 可对各部门添加、自动添加、修改、删除和查找人员。 也可从Excel文件导入人员，或导出到Excel文件。
权限管理 添加、修改、复制、删除、查找和打印权限。 也可导出到Excel文件。
分部门、区域管理 可按不同部门管理门禁和考勤，各部门的操作员管理各部门的门权限和考勤。高级管理员可以管理全公司的门权限和考勤。 　
控制器 搜索、添加、修改、删除、搜索、查找和打印控制器，可分区管理。 设备信息也可导出到Excel文件。
管理
门和通道管理 选择、检测、实时监控、停止监控、校准时间、上传设置数据、提取记录、实时提取记录、清空信息和查找等。 　
界面 控制台 方便、直观的系统的控制台，可实时监视、控制及测试各点。 　
时间显示 显示日期、时间、星期情况。 　
系统信息 查看系统平台的相关信息。 　
数据管理 报表功能 各功能模块均有相关报表。 详看相关描述。
备份压缩数据库 对用户数据进行压缩和备份。 可备份到U盘或其它PC上。
部署维护 网络 跨互联网部署和管理使用功能。 只要网络通，就可联网使用。
WEB管理 在局域网内的电脑，通过客户端软件，可以直观、便捷地管理和设置系统。 通过特殊设置，还能实现广域网管理。
操作日志 任何操作员操作软件时均被记录在日志文件中。 以便查询相关操作，或者用于分析操作错误。
帮助 说明文档 完善细致的使用说明等帮助文档。 　
产品名称 控制器
产品型号 ACS8000
硬件平台

32位CPU高速智能ARM平台；模块化，支持热拔插，支持堆叠；支持内置交换机模块，5+1个RJ45，10/100Base-T接口；1U设计。
产品代码 CGE-ACS8001 CGE-ACS8002 CGE-ACS8004
产品描述 单门双向 双门双向 四门单向
门或通道数 1个 2个 4个
可接读卡器数 1个 2个 4个
可接锁数量 1个 2个 4个
控制输出 1组 2组 4组
通讯方式 TCP/IP
接口类型 RJ45,10/100Base-T.
网络接口 1+5个
注册数量 2万
存储记录 10万条
数据掉电保护 有
数据格式 Wiegand 26-40 bit
开门延时 1s-6000s,可调
联网扩展 数量不限
机箱尺寸 220×220×44mm(长×宽×高)
电源输入 AC 220V 0.5A
电源输出 DC 12V 5A
输出功率 ≥60W，主要取决于带锁数量功耗。
电锁供电方式 支持外接电源或内部供电。
联机距离 到读卡器：≤100m；  控制器间：不限，取决于网络覆盖。
工作温度 -40℃~ 70℃
工作湿度 10-90％RH

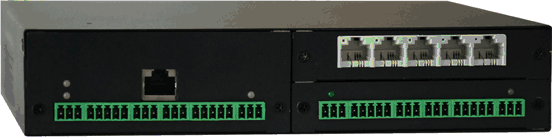

  1. 一、产品外观

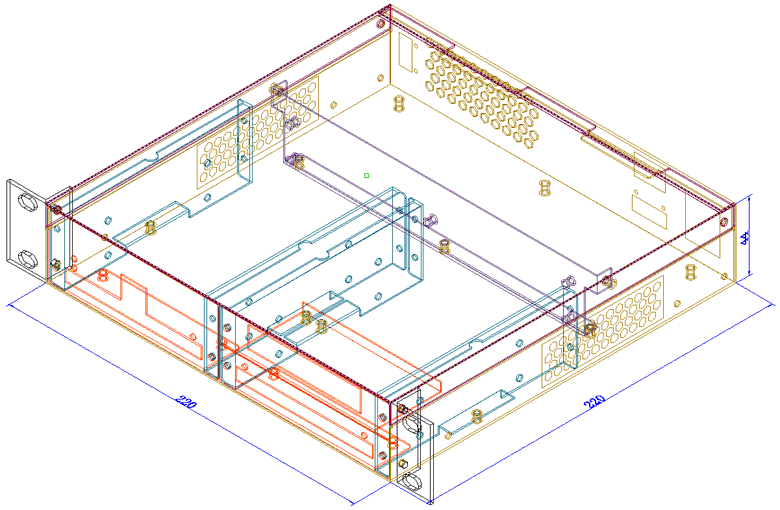

  1. 二、结构设计

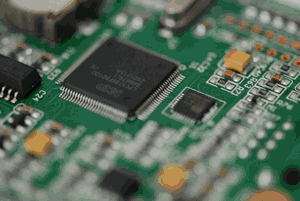

  1. 三、装配示意图
